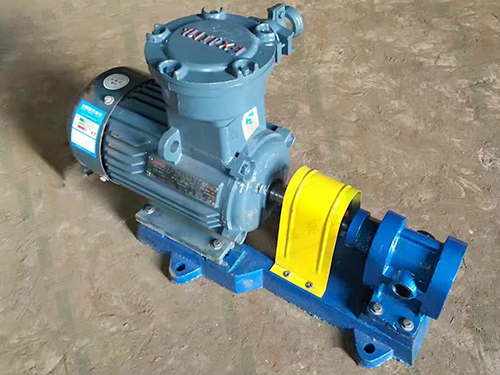

2CY系列齒輪泵
一、2CY型系列齒輪泵適用范圍:適用于輸送不含固體顆粒和纖維,無腐蝕性、溫度不高于200℃、粘度為5-1500cst的潤滑油或性質類似潤滑油的其它液體，并適用于液壓傳動系統。
二、2CY型系列齒輪泵用途：在輸油系統中可用作傳輸、增壓泵。在燃油系統中可用作輸送、加壓、噴射的燃油泵。在液壓傳動系統中可用作提供液壓動力的液壓泵。在 工業領域中，均可作潤滑油泵用。
三、2CY型系列齒輪泵結構特點：2CY型系列齒輪泵主要由齒輪、軸、泵體、泵蓋、軸承套、軸端密封等部件組成。齒輪及軸均經嚴格的熱處理，有較高的硬度和耐磨性，與軸一同安裝在軸套內。泵內所有運轉部件均利用其輸送的介質潤滑。
齒輪泵內四個軸承套在泵體內浮動安裝，隨工作壓力大小自動調整端面間隔，因此泵的壓力穩定，輸出流量脈動小，容積效率高。
高溫齒輪泵是聚酯熔體輸送、增壓和熔體計量 的設備。高溫齒輪泵比其他型式的熔體泵結構緊湊、運轉可靠、能耗低、容積效率高，對熔體的剪切作用小，在高粘高壓時流量穩定，無出口壓力波動。該泵具有的 優勢及在工藝流程中的關鍵作用，使其在聚酯生產中發揮著不可替代的作用。
四、齒輪泵包括馬達、減速器、聯軸器和泵頭幾部分，泵頭部分由泵殼、前后側蓋、齒輪軸、滑動軸承和軸封構成。高溫齒輪泵屬于正位移泵，工作時依靠主、從動齒輪的相互嚙合造成的工作容積變化來輸送熔體。工作容積由泵體、齒輪的齒槽及具有側板功能的軸承構成。
當齒輪如圖1所示方向旋轉時，熔體即進入吸入腔兩齒輪的齒槽中，隨著齒輪轉動，熔體從兩側被帶入排出腔，齒輪的再度嚙合，使齒槽中的熔體被擠出排出腔，壓送到出口管道。只要泵軸轉動，齒輪就向出口側壓送熔體，因此泵出口可達到很高的壓力，而流量與排出壓力基本無關。
(l)泵的解體和清洗，升、降溫，起停都應嚴格按照規定操作，以避免不應有的損失。
(2)應注意保持增壓泵入口壓力的穩定，使其具有穩定的容積效率，以有利于泵本身運行和下游紡絲質量的穩定。
(3)入口為負壓的填料軸封泵，應保持填料函處壓力高于外界大氣壓。背壓降低時，應及時調整填料函的壓力，否則會使泵吸入空氣，造成鑄帶條斷帶，影響切粒，導致切粒機放。
(4)要經常檢查熱媒夾套的溫度，主體與前、后蓋的熱媒溫度要保持一致。
(5)每一次產量提高時，要將當時的產量、轉速、出、入口壓力、電流值記錄下來，并將前后數據加以比較，認真分析，以便盡早發現異常，及時處理。

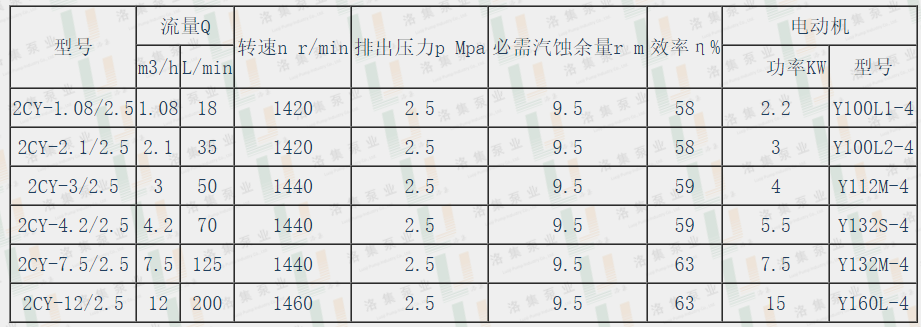

五、2CY型齒輪油泵性能參數表
